高清混合矩陣
◆ 支持CVBS、Ypbpr、VGA、SDI、HDMI、DVI等信號輸入
◆ 支持HDMI 1.4/1.3版本、HDCP 1.4及DVI 1.0標準
◆ 支持EDID自動管理，保證每一路信號呈現出最佳效果
◆ 支持圖像拼接顯示，實現矩陣和拼接兩大功能二合一（選配）
◆ 支持預案輪巡，可設置輪巡開關、輪巡時間與輪巡通道等參數
◆ 自動保存斷電前的顯示狀態，開機自動切換到斷電前的顯示狀態
◆ 支持LCD液晶屏顯示，中英文顯示輕松切換
◆ 支持面板、遙控器、串口、網口、手機、ipad等多種管理方式
◆ 提供16個預案，可隨時對預案進行儲存調用，一鍵切換到您所保
存的顯示狀態
◆ 均帶信號指示燈，方便監測輸入輸出的信號狀態
◆ HDMI輸出支持獨立音頻插座輸出
◆ 支持授權加密設計，可設置矩陣使用時間
◆ 支持對最高達20米的長線輸出作自動均衡

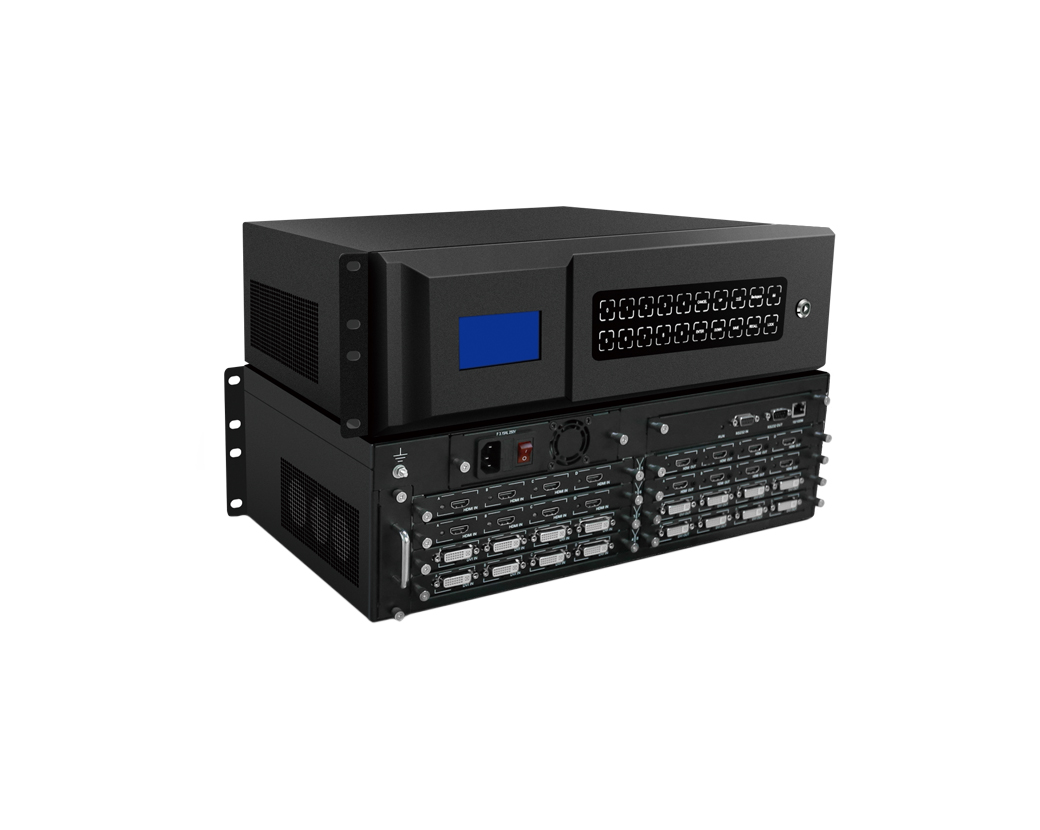

◆ 采用插卡式機箱，全模塊化設計，配置靈活，升級方便

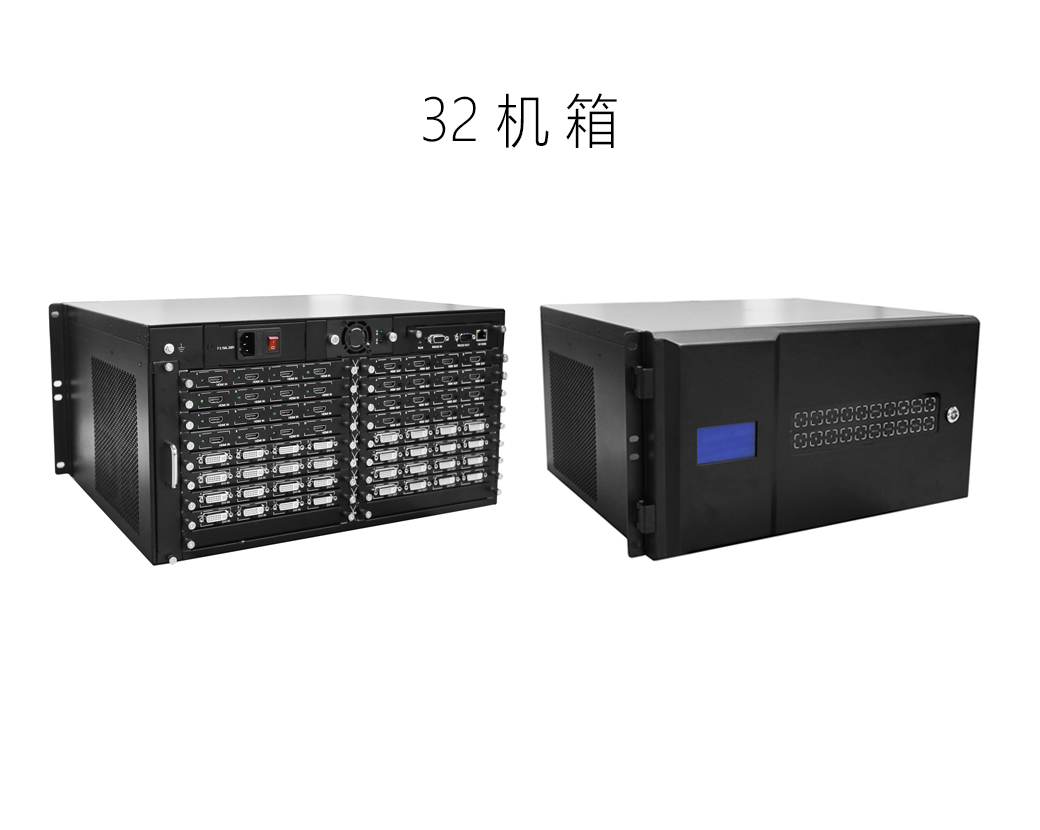

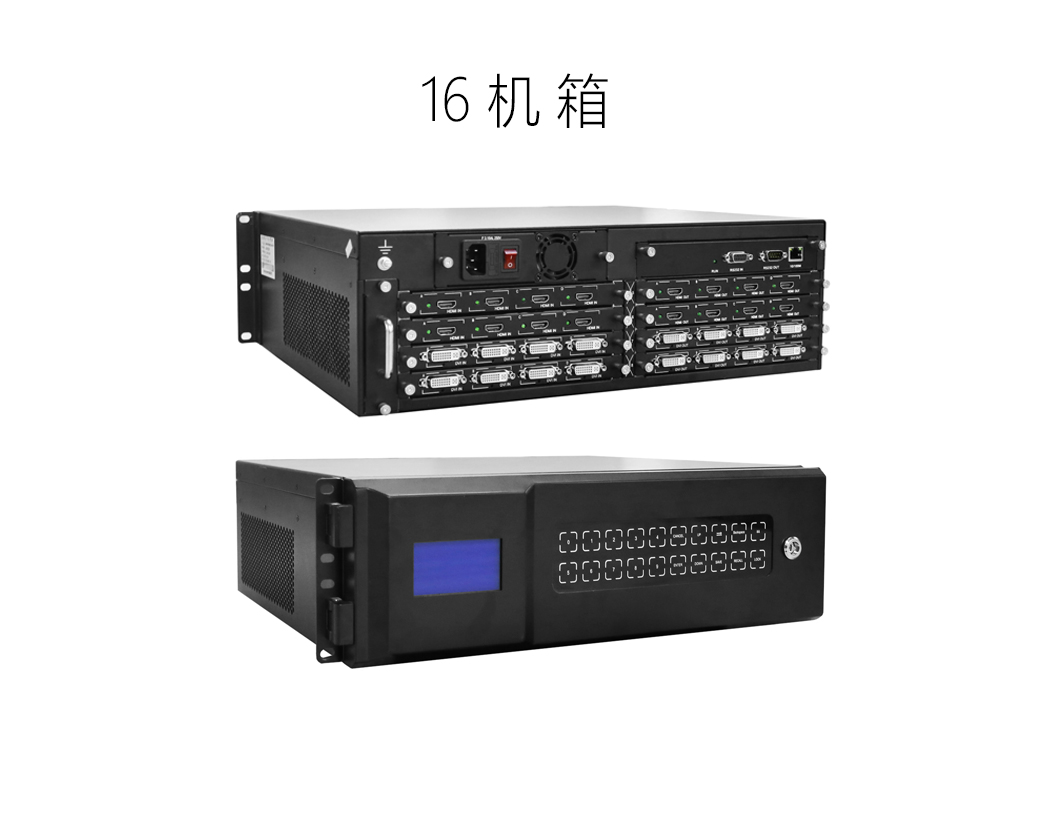

◆ 支持1.5U/3U/5U機箱，適用19英寸機柜
- 詳細說明
- 連接示意圖
- 文檔下載
- 高清混合矩陣切換器是一款高性能的高清視頻信號交換設備，該矩陣兼容數字，模擬信號輸入，并支持多種信號格式，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其他輸出，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。
該矩陣帶有斷電保護、LCD液晶顯示、多種格式信號交換功能，采用插卡式結構，支持HDMI、DVI、VGA、Video、Ypbpr等信號輸入，HDMI信號輸出。同時具備網絡和RS232通訊接口，可以方便與個人電腦，控制設備配合使用。改設備為需要進行數字音視頻切換的專業工程提供了一個新的解決方案。
類型 項目 參數
主機參數
機箱規格 1U 1.5U 3U 5.5U 9U 控制板 1 4 1 1 1 輸入插槽 1 2 4 8 16 輸出插槽 1 2 4 8 16 尺寸 (mm)(L)*(W)*(H) 482.6*230*43.6 428.6*387.5*72 482.6*387.5*138 482.6*402.5*240 482.6*402.5*382.14 板卡參數 輸入卡 多種輸入卡可任意組合：VGA、DVI、HDMI、SD/3G/HD/SD-SDI、CVBS、HDBaseT、Ypbpr/Ycbcr等輸出卡 DVI、HDMI 支持最大分辨率 3840×2160@30Hz支持音頻格式 DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD傳輸距離 不小于20米，在1920×1200@60Hz時，視線纜質量而定 控制參數 處理器管理網口 1個RJ45接口，10/100M自適應，支持對通訊處理器的管理與配置處理器管理串口 2個RS232接口，可以支持對外聯的矩陣、屏幕等第三方設備的控制功能參數 傳輸帶寬 單路10.2Gbps輸出分辨率 最大支持3840×2160(向下兼容)，可自定義軟件參數 控制軟件 MATRIX 1.0，用于Windows XP/Vista/Win 7環境參數 工作溫度 -10℃~60℃工作濕度 5~95%無冷凝最大功率(W) 300W電氣特性 可插拔式，AC90-265V，60W 90W 120W 150W 300W根據不同型號
