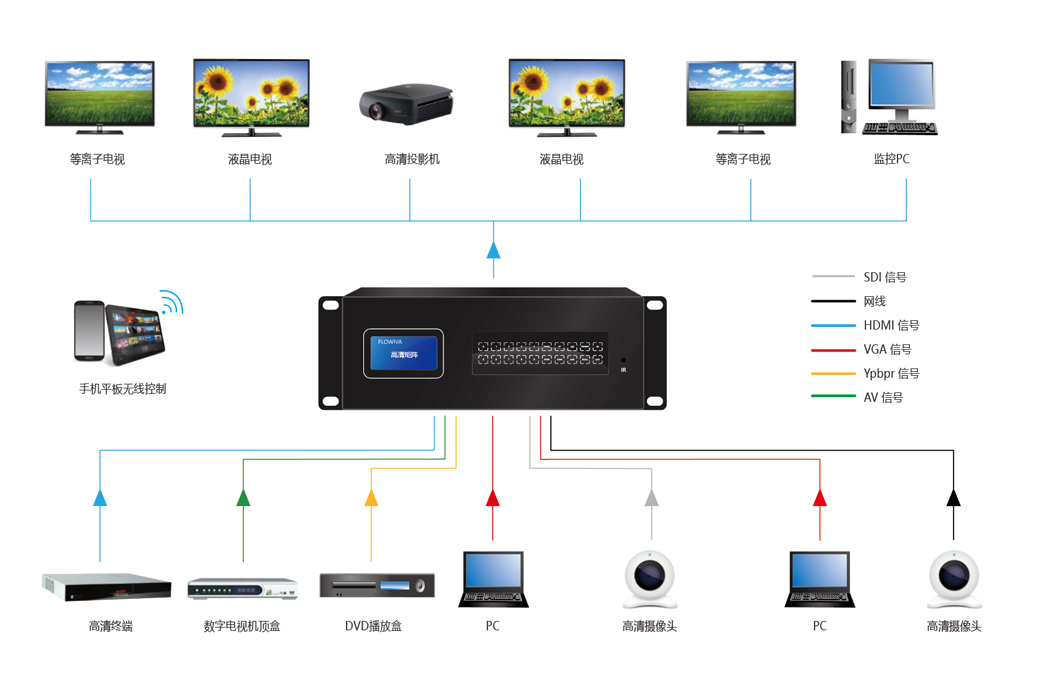

- 連接示意圖
- 文檔下載

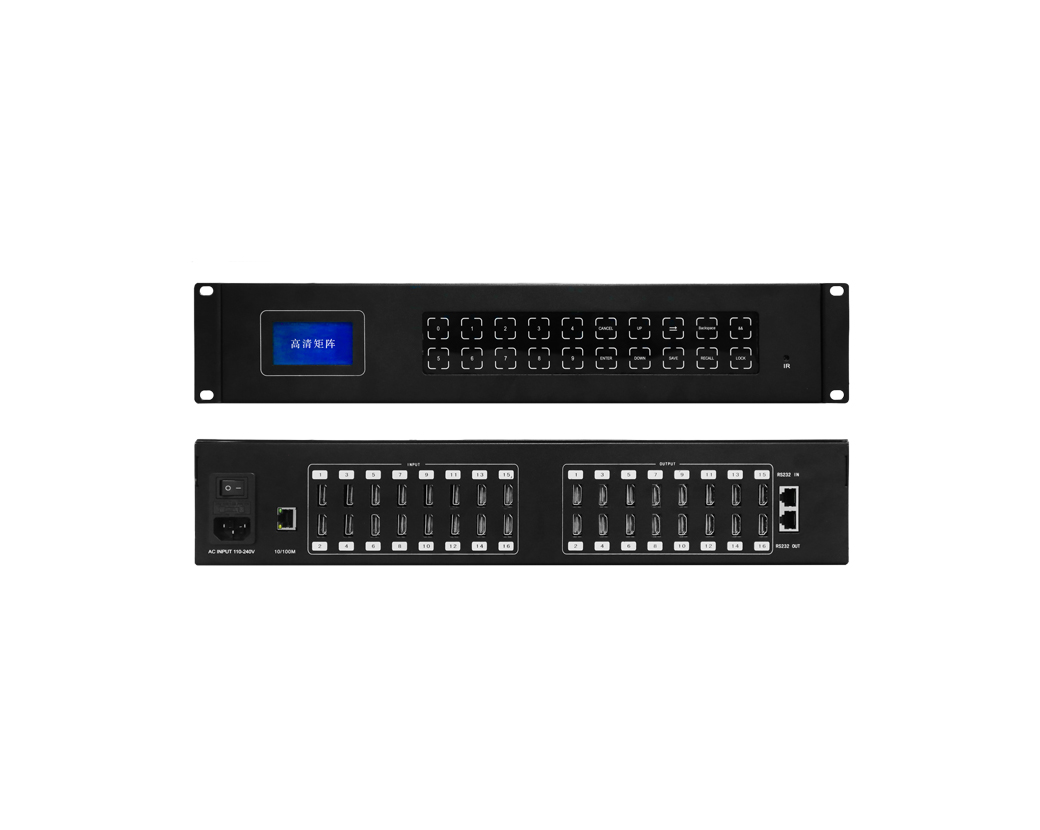

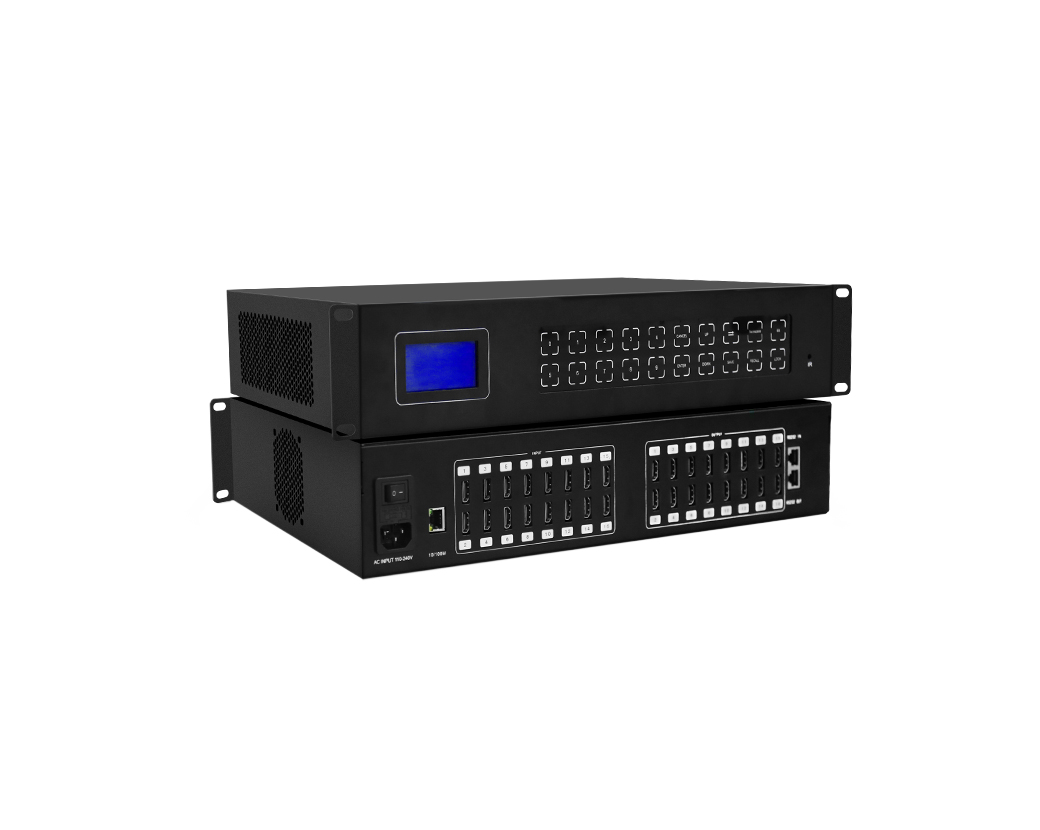

HDMI 數字矩陣最高可在 10.2Gb/s 帶寬下傳輸和切換1080p高清數字視頻信號，分辨率支持1080p；可選EDID信息管理功能，自動提取顯示端EDID信息，并傳輸切換給設備端，保證輸出的每一路信號，完整的讀取顯示端的EDID信息，呈現出最佳的顯示效果。應用范圍包括數字視頻多屏顯示系統，廣播電視系統，醫學示教系統，指揮控制系統等需求高品質數字視頻顯示領域。矩陣采用前面板觸摸按鍵操控，具有LCD顯示狀態。
類型 項目 參數 功能 傳輸信號類別 TMDS傳輸電纜 HDMI，AWG26 HDMI1.4 電纜標準HDMI性能及接口 支持HDMI版本HDMI1.3 1.4支持HDCP版本HDCP1.4HDMI分辨率1080p/1080i/720p/576p/576i/480p/480i, 3D(04/08矩陣支持4K)支持視頻色彩格式24 位/30 位/36 位/48 位支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD最大傳輸速率10.2Gbps輸入輸出TMDS信號0.5～1.5Vp-p（TMDS）輸入線纜長度≤15m（AWG26 HDMI1.4 電纜標準）輸出線纜長度≤15m（AWG26 HDMI1.4 電纜標準）可靠性 拼接故障間隔時間 ＞40000小時 電源部分 供電方式可插拔式，AC90～265V，DC12V 36W 電源功耗<36W，根據使用板卡數量而定遠程控制 RS232、TCP/IP9600 波特，8 位，1 位停止位、無校驗位；LAN防護級別 靜電防護1a 接觸放電 3 級 1b 空氣放電 3 級操作環境 工作溫度0℃~60℃ 無冷凝存儲濕度-20℃~75℃濕度(無凝結)20%~70%RH操作響應 通道切換速度<200ms操作軟件 PC控制軟件MATRIX V4.4.1，用于 WindowsXP/Vista/WIN7機體屬性 材料/顏色電解板，黑色選配組件 1U/2U機箱，適用 19 英寸機柜
