CM0059
◆支持 8/10-bit 雙組 LVDS，輸出分辨率高達 (1920x1080)
◆支持輸入信號： USB / DisplayPort / HDMI / DVI / VGA / YPbPr / CVBS / S_Video；RJ45接口轉入RS232通信控制信號輸入(內置IR/debug)。輸出信號： DVI環出 / VGA環出 / CVBS環出 / LVDS / RJ45輸出轉出RS232通知控制信號環出。
◆采用最新的LVDS 驅動芯片，外圍電路更簡單，功耗更低；
◆高效的3D梳狀濾波器圖像處理引擎，輸出圖像更清晰逼真；
◆帶自動的溫控系統，運行更穩；
◆帶LOGO拼接功能，能實現拼接成一個完整LOGO顯示于拼接墻；
◆帶識別碼軟地址設定，方便更改拼接地址；
◆帶文檔顯示功能，方便會議查看文檔類內容資料；
◆帶USB上電升級功能，方便維護和組裝工程。
- 詳細說明

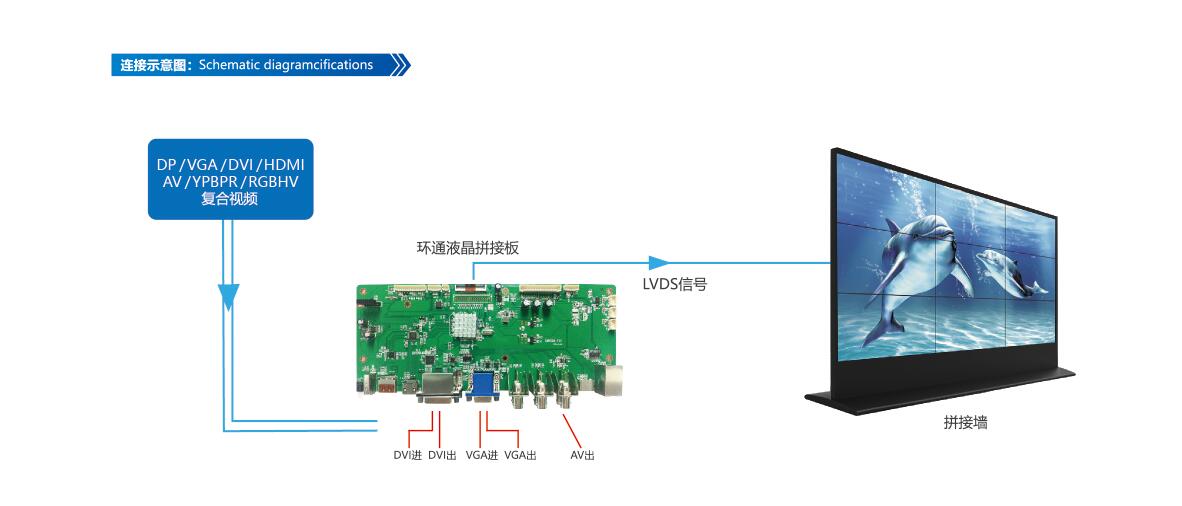

- 連接示意圖
- 文檔下載

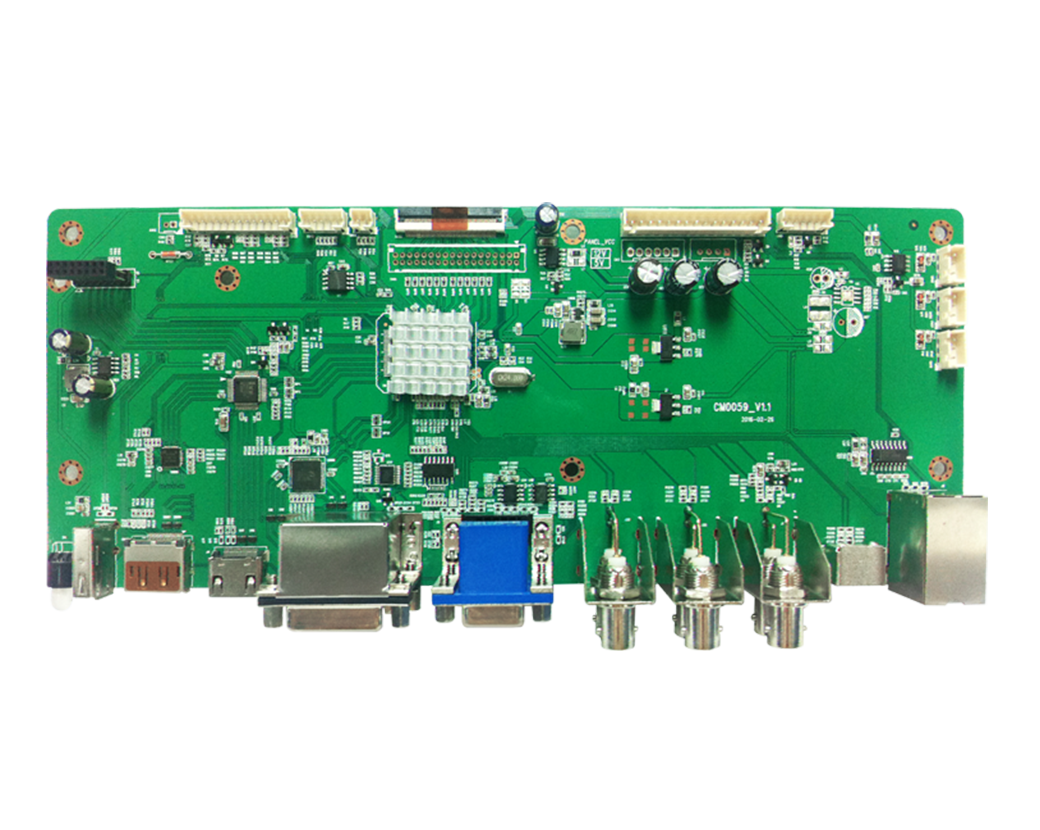

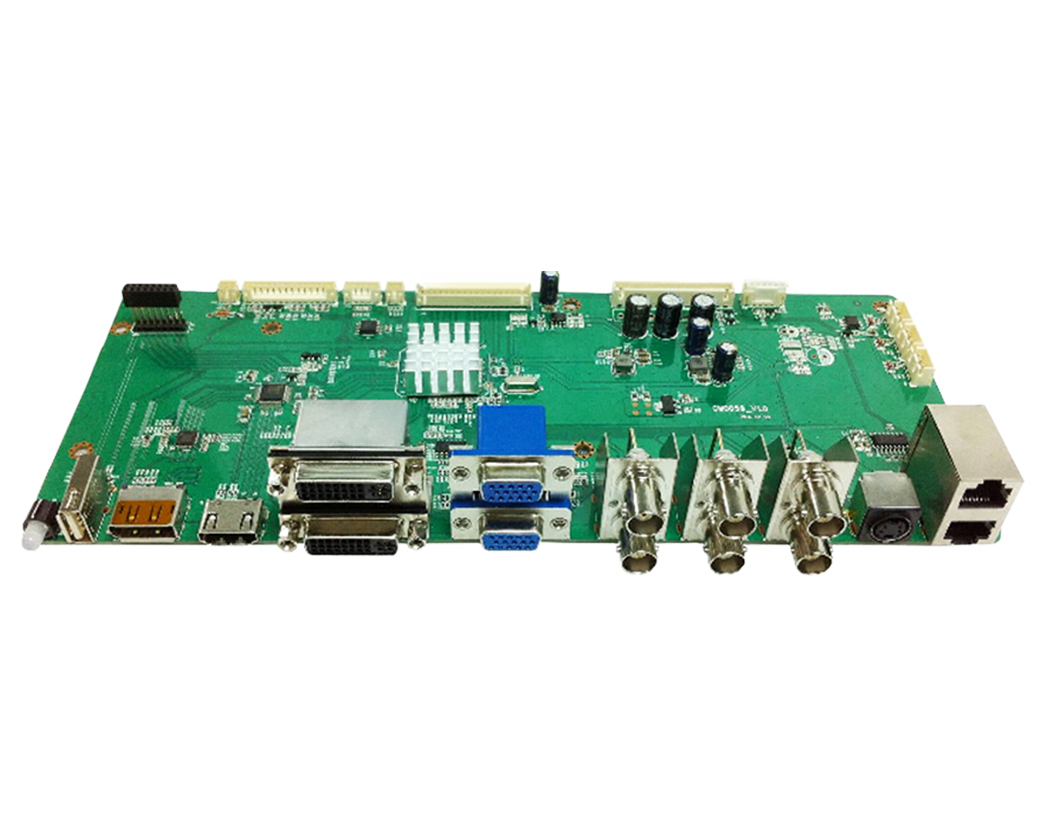

- CM0059是專門為液晶大屏幕拼接系統而設計的TFT-LCD驅動拼接板，采用了高集成度LVDS LCD / LED屏驅動芯片，使得其具有較小的PCB尺寸和支持豐富的信號源輸入，并具有高質量的圖像輸出。
項目 參數 輸入接口 CVBS 接口為BNC座子，支持PAL/NTSC 全制式 ,一路環出。 VGA 支持VGA 1920×1080p DVI 支持DVI 1080p HDMI 支持HDMI 1080p DP 支持1080p SDI 支持1080p YPbPr YPBPR或者RGB HS VS 輸出接口 DVI DVI環出 VGA VGA環出 CVBS CVBS環出 LVDS 支持單雙路LVDS，最高可支持WUXGA（1920X1080)屏幕 屏分辨率 (1920*1080)，雙組10bit 工作溫度 -20℃-60℃ 工作濕度 5~95%無冷凝 功率消耗 最大20W 尺寸 1.6mm(H)*260mm(L)*105mm(W)
